焊接自动化解决方案-焊接恰到好处
Welding automation solutions - just right
产品详情
角焊小车
型号: GS-HE1
品牌: GUANGSHUO
产品详情

概要

CO2焊接自动小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

l  减少劳动强度,改善作业环境

l  提高工作效率,是手工焊的1.5

l  避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益,比手工焊提高近200%

l  自动化程度高,确保焊接质量的稳定性

l  不需要很熟练的技术工人

KA-H1是磁控手柄角焊自动小车,应用非常广泛。其突出特点是体积小、重量轻、移动方便、使用简单,适用于水平角焊。

特点:

1KA-H1型小车是适用于水平角焊的自动焊接装置。

2)可以实现左右两方向的焊接,小车两端安装有感应停止开关,焊接结束后小车可以自动停止,便于一个工人同时操纵多台设备。

3)体积小、重量轻,移动和安装都很方便,非熟练工也可以进行焊接。

4)安装有永久磁铁,避免小车脱离焊接线的现象。

5)可以安装在垂直面上进行焊接。

  6)安装有磁控手柄,方便使用。

使用方式:

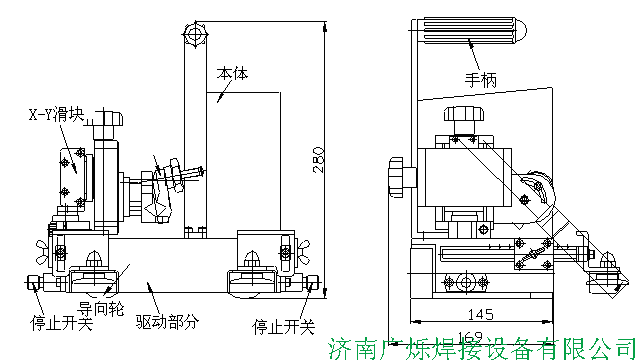

 结构介绍:

本体:X-Y滑块,导向轮,感应停止开关,焊枪把手,等附件组成

1)驱动部分:是驱动小车的装置,以四个橡胶轮,锥齿轮,链条,链轮组成的

2)X-Y 滑块:是调节焊枪位置的装置,焊接当中可以进行上下左右的微调

3)焊枪夹:是固定焊枪的装置,维修及调整时方便于焊枪的拆卸

4)导向轮:沿着母材面滚动,引导准确焊接部位的装置

5)手柄:方便于安装小车和移动

6)控制箱:可以调节小车的所有动作,详细内容参考“控制面板说明”

7)磁铁:安装有永久磁铁,避免了小车脱离焊接线的现象。

8)感应停止开关:焊接到工件末端时被触动后时小车自动停止工作。

技术参数:

种类

内容

备注

小车

电源

110V~~280V或DC24V

适配器

大小

298×240×269

L×W×H

重量

8.1 Kg


移动

四轮驱动

橡胶轮

行走速度

099cm/min

以刻度标记

焊枪调整范围

上 下

±50mm

前 后

±50mm

作业角调节范围

±45°

进行角调节范围

±10°

控制

操作功能

LED数码显示


行走开始


行走停止


选择 行走方向

左和右

调节 行走速度

以刻度标记



选择 焊接/非焊接
