轨道式自动焊小车
型号: GS-HE8
品牌: GUANGSHUO
产品详情

概要

CO2焊接自动小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

l减少劳动强度,改善作业环境

l提高工作效率,是手工焊的1.5倍

l避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率,因此其综合效益,比手工焊提高近200%

l自动化程度高,确保焊接质量的稳定性

l不需要很熟练的技术工人

KA-HE8是采用齿轮齿条方式驱动在轨道行走的焊接装备,广泛应用于水平对接焊和垂直对接焊,特别适合中厚板焊接。通过调整焊枪位置和角度,也可以进行角焊、横焊和仰焊。小车本体、摆动装置、控制面板合为一体,可以在轨道上边行走边焊接。轨道用强力磁铁吸在工件上,安装和拆卸都很方便。

特点

1)KA-HE8可以实现垂直焊接、横向焊接和水平焊接等多种位置焊接。

2)具有直线摆动功能。摆动模式、摆动幅度、摆动速度、摆动中心位置和左右停留时间等各种摆动参数都可以调节。

3)用数码显示小车运行速度。

4)摆动焊接时为了防止咬边和焊不足现象的出现,设置了左右摆动停止时间调节功能。

5)焊接停止时焊枪自动回复到焊道中心位置。

6)具有自动收弧功能。

7)具有电流电压调节功能和点动送丝功能。

8)具有快速回程功能。

9)标准配置提供1.5m长的轨道。轨道小型化轻型化挪动方便,还可以对接延长使用。


适用环境

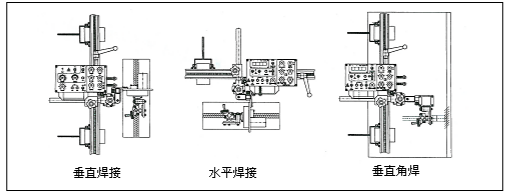

一般用于规则的垂直对接焊、水平对接焊缝,通过调整焊枪位置和角度,也可以进行角焊、横焊。

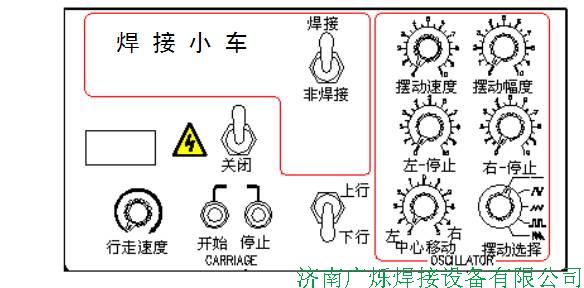

(1)“焊接/非焊接”开关:选择“焊接”位置时进入焊接准备状态,按“开始”开关进行焊接;选到“非焊接”位置时按“开始”开关,小车只行走但不进行焊接。

(2)“开始”开关:开关打开小车开始行走,如果此时“焊接/非焊接”选择开关置于“焊接”位置则开始焊接;如果此时“焊接/非焊接”选择开关置于“非焊接”位置则只有小车行走但不进行焊接。

(接上页)

(3)“停止”开关:小车行进当中若按停止开关,小车会停止所有动作。

(4)行走方向选择开关:可以选择向上或向下行走。

(5)行走速度:速度值用数码显示,最大行走速度为1040mm/min,数码显示值为999。

(6)电流调节旋钮:顺时针旋转电流增大,其值用刻度表示,最大刻度值为500。

(7)电压调节旋钮:顺时针旋转电压增大,其值用刻度表示,最大刻度值为48。

(8)点送开关:按住开关时间段内送丝。

(9)摆动速度调节旋钮:顺时针旋转摆动速度增大,最大值为1520mm/min。用刻度表示,最大刻度为10。

(10)摆动幅度调整旋钮:顺时针旋转摆动幅度增大,最大值为20mm。用刻度表示,最大刻度为10。

(11)停止时间调整旋钮:调整范围是0~2S, 顺时针增大。

(12)右停止时间调整旋钮:范围是0~2S,顺时针增大。

(13)中心移动调整旋钮:顺时针旋转时中心会向右移,逆时针旋转时中心会向左移动,移动的最大范围为±5mm。用刻度值表示,最大刻度值为5。

(14)摆动模式选择旋钮:用此旋钮选择摆动模式,小车的摆动模式有五种,除第一种为非摆动模式外,其余如下:



主要技术参数


项目

内容

备注

小车

电源

AC 220V,50/60Hz


外型尺寸

500  x355 x 243

W×L×H

重量

10.6Kg


驱动方式

齿条驱动


行走速度

0~1040mm/min

数码显示

焊枪调整范围

上下

±20mm

前后

±20mm

操作角

360°

进行角

±90°

轨道

安装形式

磁铁拆卸式


外型尺寸

42×29.3 ×1500

W×H×L

材质

铝材


重量

6Kg

包括磁铁

摆动

参数

摆动模式


摆动速度

0-1520mm/min


摆动幅度

±20mm


左右停留时间

0-2s


中心位置

±5mm
